Y10-21型鍋爐離心風機用途:
Y10-21型鍋爐離心風機是為適應燃用各種煤質并配有消煙除塵裝置的(1、2、4T/H)工業鍋爐配套。凡進氣條件相當,性能又相適應者均可選用。但最高溫度不得超過250°C,且在引風機前必須加裝效率不低于85%的除塵裝置,以降低進入風機的煙氣含塵量,提高風機壽命。
Y10-21型鍋爐離心風機結構:
風機由葉輪、進風口、機殼、傳動部、整體托架等部分組成。
(1)葉輪:Y10-21系列葉輪均用16Mn制造。Y10-21為12長葉片和平共處短葉片,共24個葉片組成,均為前彎葉片,焊接于弧錐形前盤與平板后盤中間。
(2)進風口:進風口為斂散式整體結構,用螺栓因定于機殼入口一側。
(3)機殼:用鋼板焊接成蝸形整體,№9風機“左”、“右”旋通用。
(4)傳動組:由主軸、軸承箱、皮帶輪、聯軸器等組成。一軸由鋼制成,采用滾動軸承,水冷整體軸承箱,因此,順加裝輸水管。耗水量隨環境溫度不同而異,一般按0.5~1立方米/h考慮軸承箱裝有溫度計和油位批示器,潤滑油采用30#機油,加油量按油位標志要求實施。
(5)調節門:調節門是引風機的附件,用以調節風機流量,№5為蝶板形,№6.3~9為花瓣形葉片,軸向安裝于進風口前。由于采用了外部傳動結構,轉動靈活方便。調節范圍由0°(全開)到90°(全閉)。調節門的扳把位置從進風口方向看在右側,對“右”旋風機,扳把從下往上扒是由全閉到全開方向,對“左”旋風機扳把從上往下拉是由全閉到全開方向,為使調節門各部正常工作,必須搞好潤滑,潤滑脂用二硫化鉬高溫(260°C)潤滑脂,負機在高溫時仍能保證潤滑作用。
Y10-21型鍋爐離心風機型式:
(1)引風機制成單吸入,機號有NO.5、6.38、9四種。

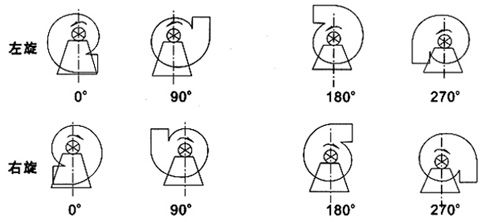

(2)風機的出口位置以機殼的出風口角度表示,“左”“右”均可制成0°、45°、90°、135°、180°、225°六種角度。如您需要其它角度和機號,請?jiān)谟嗀洉r(shí)向我們提出。
(3)引風機可制成右旋或左旋兩種。從電機一端正視風機,葉輪順時針旋轉者稱右旋風機,以“右”表示;反之稱左旋風機,以“左”表示。

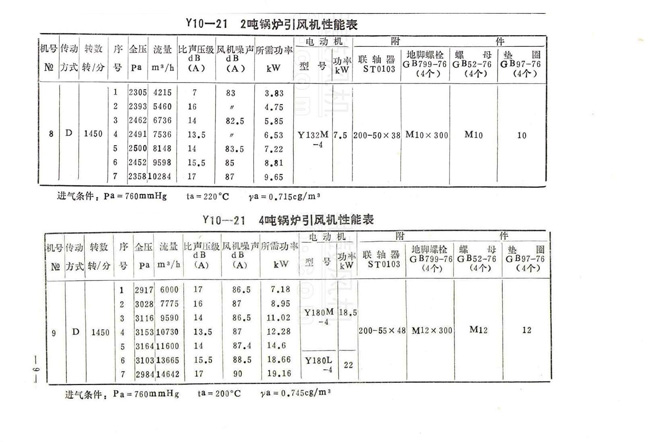

Y10-21型鍋爐離心風機參數表
訂購須知:
周口風機廠提醒您在訂購風機設備時請?jiān)俅未_認并注明風機的機號、風量、轉速、壓力、出風口角度以及旋轉方向以及電機型號規格參數,有特殊要求請?zhí)厥鈧渥ⅰ?/span>
