離心風機型號的含義詳解及選型方法
離心風機在工業中的作用分廠重要,無論煤礦、金礦、化工廠、商場等場所都離不開離心風機。離心風機可以實現氣體的抽排、離心送風干燥、冷卻散熱還可以滿足在工業中一些設備的所需要的工況比如風速、風壓。
因此了解一些離心風機知識非常重要。比如離心風機型號的選擇,高溫場所該選用哪種離心風機,離心風機的風量不足該如何解決,不同離心風機的電機如何確定,一些腐蝕環境中該選擇哪種材質的離心風機等等一些數不清的問題,下面我們就了解下離心風機知識:
1.離心風機型號詳析

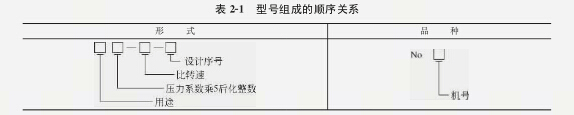

離心式通風機系列產品的型號用形式表示,單臺產品型號用形式和品種表示。型號的組成的順序見2-1表
(1)離心風機型號中壓力系數的5倍化整后采用一位數,個別前向葉輪的壓力系數的5倍化整后大于10時,也可以用二位整數表示。
(2)比轉速采用兩位整數。若用二葉輪并聯結構,或單葉輪雙吸入結構。則用2乘比轉速表示。
(3)若產品的形式中產生有重復代號或派生型時,則在比轉速后加注序號,采用羅馬數字I、II等表示。
(4)設計序號用阿拉伯?dāng)?shù)字表示,供對應型號產品有重大修改時用。若性能參數、外形尺寸、地基尺寸沒有更動時,不應使用序號。
2. 離心風機的選型
當知道一臺風機的風量Qm3/h(CMH)與壓力P (Pa),需要從風機公司的型錄上的性能曲線表上,我們可以選出一個最佳的型號,該參數的交叉點盡量在性能曲線的高效率區。
從所選出的型號的性能曲線表上,從對應的各曲線,我們可知道風機的軸功率N,在選配電機時我們要用到它;另外還可查到該風機的動壓Pa、噪音dB(A)、轉速n、風速V等參數。
只需知道風機的風量與壓力這二個參數,就可定出一臺風機的型號,從而查到其它參數。亦可從風機的選型軟件上選出所需風機的型號。對已知風量和壓力的情況下,還必須了解使用場所工作環境(如普通、高溫、防爆、防腐等),空氣介質、用途以及大氣壓力(海拔高度)等。,以判斷選用何種風機(軸承形式、材質不一)。
根據上面的方法就可以進行了風機選型,但這對于非專業人士進行風機選型仍然就顯得復雜。因此建議選擇風機時可以根據自己的風機參數、使用要求。向風機廠家直接進行詢問,一般我們都是很樂意進行解答的。這樣一來,風機選型就不再是個難題。
